Лазерная установка ЛиА МЛ1-1

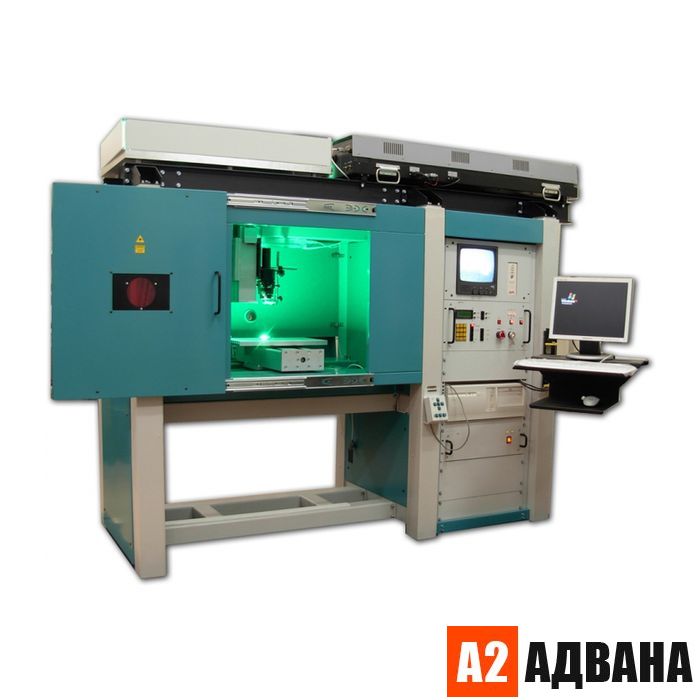

Лазерная установка МЛ1-1 (МЛ1-12) компании «Лазеры и аппаратура» предназначена для высококачественной (с минимальными размерами дефектных зон) размерной обработки - резка, фрезеровка, скрайбирование, прошивка отверстий, обработка подложек микросхем и т.п.
В машине МЛ1-1 используется Nd:YAG импульсный лазер с ламповой накачкой. Преимуществом этого лазера по сравнению с другими типами является возможность получения высокой энергии импульса лазерного излучения. Маломодовый или одномодовый режим излучения лазера обеспечивает высокую плотность мощности в лазерном пятне. Энергия, частота повторения, длительность импульса излучения варьируется в широких пределах за счет изменения длительности импульсов накачки и возможности модуляции добротности резонатора, что обеспечивает выбор необходимых режимов и высокое качество обработки.
В процессе обработки заготовка (деталь) размещается на предметном столе и перемещается относительно лазерного пятна по заданной программе (чертежу) с помощью управляемого от компьютера прецизионного X-Y координатного стола.
Оптическая система, формирующая лазерное пятно перемещается по оси Z с помощью соответствующей координатной системы. Для визуального контроля за зоной обработки в оптическую систему встроена TV-камера.
Машина серии МЛ1-1 снабжена защитной технологической камерой с освещением и системой блокировок, обеспечивающими 1 класс лазерной безопасности.
Машина разработана на основе компонент нового поколения с повышенной надежностью, имеет гибкую модульную компоновку с «открытой архитектурой» разработанную с учетом требований эргономики и предусматривающую возможность расширения рабочих функций за счет опций и модернизации модулей.
Обрабатываемые материалы: поликор, керамика, сапфир, кремний, тонкие листы черных и цветных металлов (медь, латунь, алюминий и др) и т.д.
Отображение результатов измерений в различных видах
- Цветной графический дисплей с возможностью отображения аналоговой шкалы, гистограммы, математических функций и статистики
- Входы/выходы: интерфейсы USB, LAN/LXI (опция), GPIB (опция)
- Утилита подключения цифрового мультиметра (DMM Connectivity Utility) позволяет одним щелчком мыши осуществлять управление прибором, захват и отображение данных при подключении мультиметра к ПК или мобильному устройству
Полная уверенность в результатах измерений благодаря технологии Truevolt
- 11 измерительных функций, включая измерение силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры, а также прозвон цепи и проверку диодов
- Основная относительная погрешность измерения постоянного напряжения 0,0075%, переменного напряжения 0,09%
- Максимальное входное напряжение 1000 В, максимальный входной ток 3 А
Переход к новому поколению цифровых мультиметров с полной поддержкой
- Совместимая по командам SCPI замена для мультиметра Keysight 34401A
- Возможности по использованию в измерительных системах (для полной замены 34401A см. 34461A): скорость измерений до 300 отсчетов в секунду, память 1000 отсчетов
| Наименование составных частей | Основные параметры |
|---|---|
|
Лазер |
Nd:YAG импульсный лазер с ламповой накачкой, с разъемными отражателями, встроенным полупроводниковым лазер-пилотом. Модуль перемещения зеркал резонатора позволяющей изменять длину резонатора, радиус кривизны глухого зеркала, маломодовый состав излучения. Акустооптический затвор для реализации режима модуляции добротности. |
|
Оптическая система |
Модули транспортировки излучения и формирования пучка Наличие не менее двух узлов обеспечивающих поворот лазерного пучка в горизонтальной плоскости и транспортировку пучка в вертикальном направлении с юстируемыми поворотными зеркалами. Телескоп. Контрольно оптическая система Телевизионная система наблюдения с монитором. Наличие в ней устройства формирующего электрические сигналы синхронизованные с сигналами кадровой и строчной развертки и обеспечивающие формирование метки – перекрестия и управление координатами положения этой метки на экране монитора Фокусирующая система (Оптическая головка ) Режущая головка с наличием в ней узла перемещения фокусирующего объектива параллельно оптической оси, соплами для продувки газов, модуля юстировки сопел в плоскости перпендикулярной оптической оси, защитных окон. Набор фокусирующих объективов. |
| Кинематическая система | Прецизионный ХУ координатный стол для перемещения детали по горизонтали, Z-привод для перемещения фокусирующего объектива (резака) по вертикальной оси. |
|
Блоки питания, охлаждения и контроля |
Блоки питания Блок питания ламп с регулируемой длительностью импульса, блок питания двигателей координатных столов Блок охлаждения Термостабилизованная система охлаждения «вода-вода» типа СО – 6000 Блоки контроля Система блокировок. Индикатоh функционального состояния. Индикатор мощности и энергии. |
|
Технологические модули |
Пневматическая система Электроклапана, фильтры-регуляторы, сопла, быстроразъемные соединители и шланги для подачи газа в зону обработки. Рабочая камера Наличие защитной технологической камеры с раздвижной дверью с защитным окном, освещением и системой блокировок, обеспечивающими 1 класс лазерной безопасности. Предметный стол Т-образный предметный стол |
|
Система управления |
Основные блоки Компьютер. Микропроцессорные модули. Пульт ручного управления. Педаль. Комплект программного обеспечения Обработка и выполнение файлов-заданий. Загрузка, настройка и сохранение технологических параметров, контроль и самодиагностика системы. |
|
Программное обеспечение |
Машина может управляться вручную от пульта управления, от компьютера, а также работать в автоматическом режиме. Возможности программного обеспечения (ПО) позволяют осуществлять загрузку, обработку и выполнение файлов-заданий (чертеж обработки + технологические параметры для лазера и координатных столов). ПО позволяет настроить и сохранить технологические параметры задания, осуществляет контроль и самодиагностику системы в процессе работы, визуальное отслеживание процесса обработки на экране ТВ-монитора. Управляющие чертежи-задания могут быть импортированы в виде HPGL-совместимых файлов (.plt) или файлов .dxf или .bmp форматов из любых графических редакторов (CAD-системы, Corel-Draw, Компас и многие др.).программного обеспечения. |
| Опорный каркас с рабочей камерой | Виброустойчивый стальной каркас в виде прямоугольного параллелепипеда на основе жестко связанных стальных труб сечением 80-100мм. Портальная компоновка излучателя, оптической системы и координатного стола путем их размещения на ребрах противоположенных горизонтальных граней параллелепипеда. |
|
Опции |
- Емкостной датчик и микропроцессорная система слежения, автоматически обеспечивающими в процессе резки требуемый зазор между защитным соплом резака и материалом металлической заготовки. - Вращательный координатный стол. |
