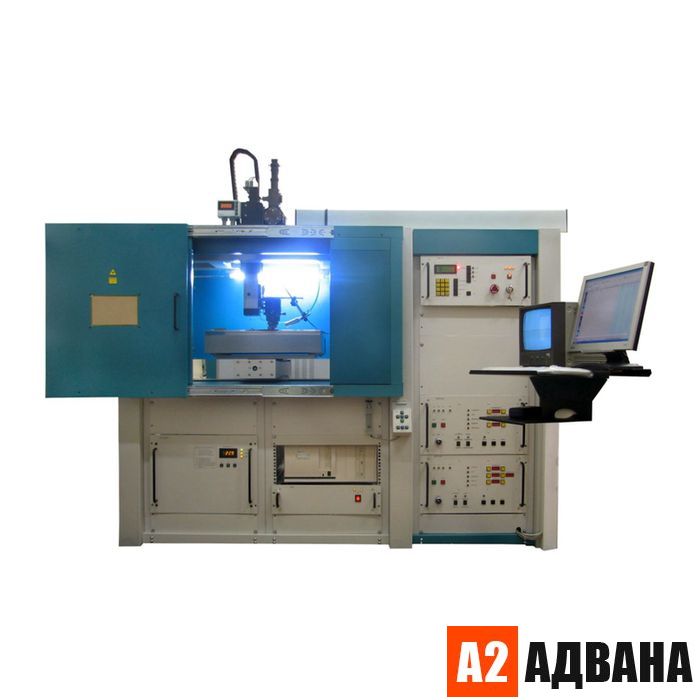

Лазерная установка ЛиА МЛ34-2
Лазерная установка МЛ34-2. Машина резки и сварки, сверления, гравировки широкой номенклатуры изделий из различных металлов с размерами до 400*500мм, обработка керамики. Используется Nd:YAG импульсный лазер с ламповой накачкой с широкими возможностями по настройке энергетических параметров и XYZφ координатные столы для перемещения изделия и оптической режущей головки (линейные перемещения и вращение).
Лазерная установка МЛ34-2 компании «Лазеры и аппаратура» применяется для прецизионной резки, сложноконтурной раскройки, прошивки отверстий, гравировки изделий.
Заготовка (деталь) размещается на предметном столе и перемещается относительно лазерного пятна по заданной программе (чертежу) с помощью управляемого от компьютера прецизионного X-Y координатного стола. Лазерное пятно перемещается по оси Z с помощью соответствующей координатной системы.
Оптическая система формирует необходимые для обработки параметры лазерного пятна.
Для визуального контроля за зоной обработки в оптическую систему встроена TV-камера.
Параметры лазера обеспечивают высокую плотность энергии в лазерном пятне. Энергия, частота повторения, длительность импульса излучения варьируется в широких пределах за счет изменения длительности импульсов накачки что обеспечивает выбор необходимых режимов и высокое качество обработки.
Обработка осуществляется в защитной технологической камере с освещением и системой блокировок, что обеспечивает 1 класс лазерной безопасности.
В состав машин также входят пневмосистема, обеспечивающая подачу инертного газа или воздуха в зону обработки., блоки питания, контроля и управления, компьютер, специализированное программное обеспечение.
Машина разработана на основе компонент нового поколения с повышенной надежностью, имеет гибкую модульную компоновку с «открытой архитектурой» разработанную с учетом требований эргономики и предусматривающую возможность расширения рабочих функций за счет опций и модернизации модулей.
Обрабатываемые материалы: сталь, алюминий, латунь, поликор, керамика, ситалл и др. неметаллические материалы.
|
Примерные параметры резки при продувке воздухом (Толщина листов для следующих материалов) |
|
|---|---|
| сталь (в том числе нержавеющая) | до 4 мм |
| латунь, медь | до 2-3 мм |
| алюминий | до 3-4 мм |
| поликор (керамика) | до 2-3 мм |
Отображение результатов измерений в различных видах
- Цветной графический дисплей с возможностью отображения аналоговой шкалы, гистограммы, математических функций и статистики
- Входы/выходы: интерфейсы USB, LAN/LXI (опция), GPIB (опция)
- Утилита подключения цифрового мультиметра (DMM Connectivity Utility) позволяет одним щелчком мыши осуществлять управление прибором, захват и отображение данных при подключении мультиметра к ПК или мобильному устройству
Полная уверенность в результатах измерений благодаря технологии Truevolt
- 11 измерительных функций, включая измерение силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры, а также прозвон цепи и проверку диодов
- Основная относительная погрешность измерения постоянного напряжения 0,0075%, переменного напряжения 0,09%
- Максимальное входное напряжение 1000 В, максимальный входной ток 3 А
Переход к новому поколению цифровых мультиметров с полной поддержкой
- Совместимая по командам SCPI замена для мультиметра Keysight 34401A
- Возможности по использованию в измерительных системах (для полной замены 34401A см. 34461A): скорость измерений до 300 отсчетов в секунду, память 1000 отсчетов
| Наименование составных частей | Основные параметры |
|---|---|
| Опорный каркас с рабочей камерой | Виброустойчивый каркас в виде прямоугольного параллелепипеда на основе жестко связанных стальных труб сечением 80-100мм. Портальная компоновка излучателя, оптической системы и координатного стола путем их размещения на ребрах противоположенных горизонтальных граней параллелепипеда. Наличие защитной технологической камеры с раздвижной дверью с защитным окном, освещением и системой блокировок, обеспечивающими 1 класс лазерной безопасности. |
| Лазер | Двухкаскадный Nd:YAG импульсный лазер с ламповой накачкой с разъемными металлокерамическими квантронами, встроенным полупроводниковым лазер-пилотом и кинематическим модулем позволяющем изменять длину и радиус кривизны глухого зеркала. |
| Оптическая система транспортировки и формирования пятна | Наличие не менее двух модулей обеспечивающих поворот лазерного пучка в горизонтальной плоскости и транспортировку пучка в вертикальном направлении с юстируемыми поворотными зеркалами. Телескоп, набор фокусирующих объективов. |
| Контрольно оптическая система | Телевизионная система наблюдения с монитором. Наличие в ней устройства формирующего электрические сигналы синхронизованные с сигналами кадровой и строчной развертки и обеспечивающие формирование метки – перекрестия и управление координатами положения этой метки на экране монитора. |
| Оптический резак | Режущая головка с наличием в ней узла перемещения фокусирующего объектива параллельно оптической оси, соплами для продувки газов, модуля юстировки сопел в плоскости перпендикулярной оптической оси, защитных окон, емкостного датчика и микропроцессорной системой слежения, автоматически обеспечивающими требуемый зазор между защитным соплом резака и материалом заготовки в процессе резки. |
| Кинематическая система | ХУ координатный привод для перемещения детали по горизонтали, Z-привод для перемещения фокусирующего объектива (резака)по вертикальной оси |
| Пневматическая система | Электроклапана, фильтры-регуляторы, сопла, быстроразъемные соединители и шланги для подачи газов в зону обработки. |
| Блоки питания, охлаждения и управления | Питание и управление функциональными модулями. Термостабилизованная система охлаждения «вода-вода» типа СО - 12000. |
| Блоки контроля, управления, компьютер | Пульт ручного управления. Педаль. Индикатор энергии. Компьютер. |
| Комплект программного обеспечения | Загрузка, обработка и выполнение файлов-заданий, настройка и сохранение технологических параметров, контроль и самодиагностика системы. |
| Упаковка | Транспортировка любым видом транспорта. |
