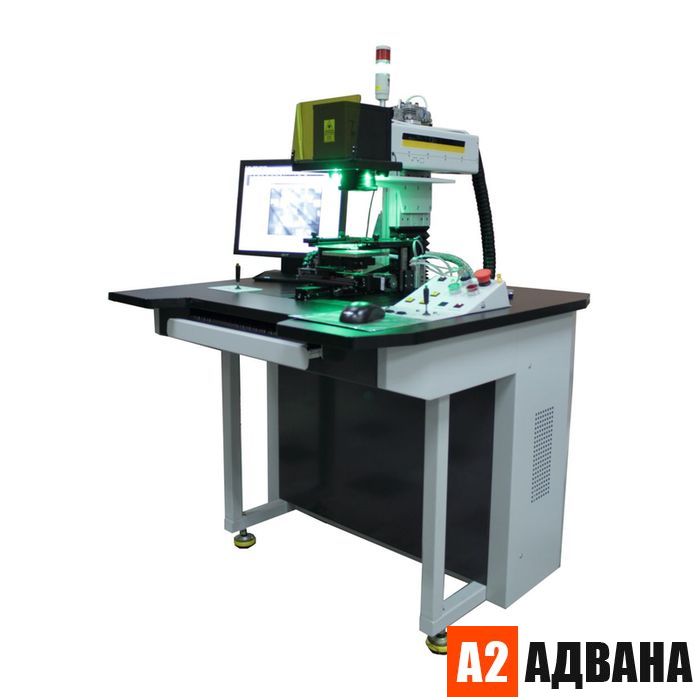

Лазерная установка ЛиА МЛ5-3
Автоматизированная лазерная установка МЛ5-3 для ускоренной массовой подгонки резисторов ГИС, регулярных чип-структур и др. путем одновременного многозондового контактирвания всех структур (до 96 точек). Измерения осуществляются многоканальной мультиплексированной ЦИС. Многозондовые кассеты размещаются на прецизионном «микролифте» Позиционирования пятна и выполнение подгоночного реза осуществляется с помощью 2-х осевого гальваносканера. Используются иттербиевый волоконный лазер или твердотельный лазер с диодной накачкой.
Машина лазерная для подгонки резисторов МЛ5-3 (лазерный «триммер» МЛ5-3) компании «Лазеры и аппаратура» предназначена для автоматической и ручной лазерной подгонки резисторов, выполненных по тонкопленочной или толстопленочной технологии на подложках из поликора, ситалла, керамики
Машины серии МЛ5-3 могут работать полностью в автоматическом (управляемом от компьютера) режиме, что позволяет значительно ускорить процесс подгонки.
Для многоканальных измерений используются мультиплексор и многозондовые кассеты (наборные быстросменные кассеты, оптимизированные на измерения на ГИС или на подложках с регулярными «чип»-резисторами).
Позиционирование пятна и выполнение подгоночного реза обеспечивается прецизионной XY кинематической системой (2-х осевой гальваносканер). Размещение и фиксация подложки осуществляется на управляемом от компьютера предметном столе. Многозондовая кассета размещается на прецизионном «микролифте».
В машине используется иттербиевый волоконный лазер нового поколения.
Измерения обеспечиваются развязанной от всех блоков Цифровой Измерительной Системой (ЦИС) с мультиплексором, выполненной на основе 14-разрядного АЦП и сигнального процессора для скоростной цифровой первичной обработки.
Прикладное программное обеспечение (ПО) работает в среде Windows XP и позволяет осуществлять измерение, подгонку, загрузку, обработку и выполнение файлов-заданий (целевые номиналы резисторов и допуски, технологические параметры для лазера и сканера), обеспечивает распечатку Протокола-отчета по подгонке в заданном формате, осуществляет контроль и самодиагностику системы в процессе работы.
Машина снабжена механизмами ручной подстройки положения подложки относительно лазерного пятна.
Отображение результатов измерений в различных видах
- Цветной графический дисплей с возможностью отображения аналоговой шкалы, гистограммы, математических функций и статистики
- Входы/выходы: интерфейсы USB, LAN/LXI (опция), GPIB (опция)
- Утилита подключения цифрового мультиметра (DMM Connectivity Utility) позволяет одним щелчком мыши осуществлять управление прибором, захват и отображение данных при подключении мультиметра к ПК или мобильному устройству
Полная уверенность в результатах измерений благодаря технологии Truevolt
- 11 измерительных функций, включая измерение силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры, а также прозвон цепи и проверку диодов
- Основная относительная погрешность измерения постоянного напряжения 0,0075%, переменного напряжения 0,09%
- Максимальное входное напряжение 1000 В, максимальный входной ток 3 А
Переход к новому поколению цифровых мультиметров с полной поддержкой
- Совместимая по командам SCPI замена для мультиметра Keysight 34401A
- Возможности по использованию в измерительных системах (для полной замены 34401A см. 34461A): скорость измерений до 300 отсчетов в секунду, память 1000 отсчетов
- Виброустойчивый каркас для установки кинематической системы, предметного стола, зондов и лазерного излучателя;
- Предметный стол с элементами фиксации и подстройки положения подложки (изделия, ГИС);
- Оптическая система с гальваносканером с ТВ камерой визуального контроля;
- Иттербиевый волоконный лазер с диодной накачкой;
- Управляемая от компьютера по Y-кинематическая система и «микролифт» по Z.
- Блоки питания и управления машиной и приводами;
- Многоканальная Цифровая измерительная система (ЦИС с мультиплексором);
- Комплект зондовых кассет и зонды к ним;
- Компьютер управляющий в конфигурации МЛ5 с ЖКИ-монитором;
- Многоканальная система регулируемого освещения;
- Прикладное ПО ML53. (Программа прецизионной автоматической подгонки);
- Комплект ЗиП и Эксплуатационно-Технической Документации (ЭТД).
