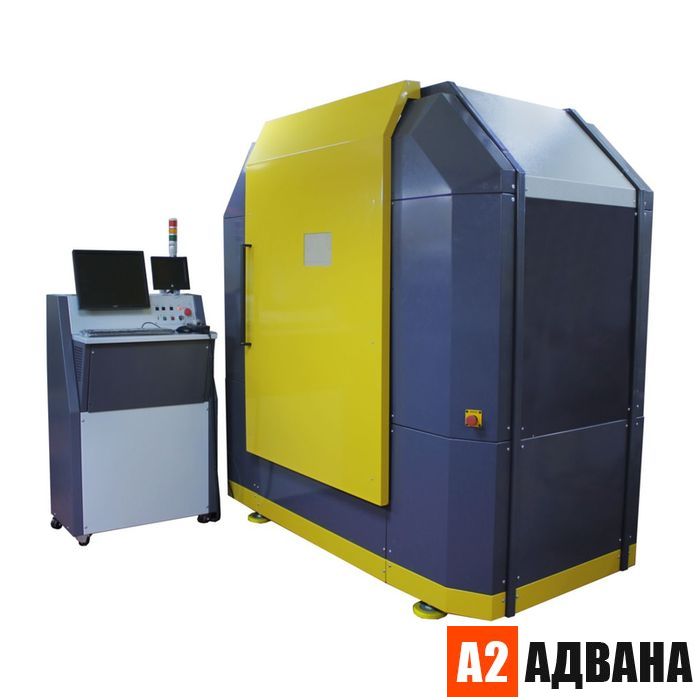

Лазерная установка ЛиА МЛС2
Лазерная установка МЛС2-6-005 компании «Лазеры и аппаратура» предназначена для поверхностной лазерной обработки и очистки поверхности сложных пространственных изделий, нанесения текстовых и графических изображений на изделия методами лазерной маркировки и гравировки. Машина также может применяться для художественной и серийной маркировки промышленной продукции и сувенирных образцов, приборных панелей, мерительного инструмента, клавиатурных полей и изготовления маркировочных и мнемонических табличек и шильдиков.
Дополнительные возможности – прецизионная резка тонких фольговых материалов (за счет многократного прохода по контуру), глубокая гравировка, фрезеровка и структурирование поверхностей, прошивка отверстий в фольге и фольгированных диэлектриках.
Поверхностная обработка, а также символы и рисунки наносятся при сканировании сфокусированного пятна волоконного лазера по поверхности изделия. Высокая скорость и точность позиционирования пятна обеспечивается прецизионным 2-х осевым гальваносканером RL-10 (RayLase, Германия). Рабочее поле маркировки в базовой поставке до 110х110 мм (при объективе с фокусным расстоянием 160 мм). Возможна опционная поставка сканерных объективов с фокусными расстояниями от 80 и до 520 мм, что обеспечивает рабочие поля от 50х50 (с повышенным разрешением) и до 300х300 мм.
Одновременно установка оснащена предметным столом с планшайбой для установки обрабатываемой детали и вращательным приводом. Лазерный излучатель со сканерной головкой расположен на поворотном приводе над предметным столом и снабжен приводом перемещения в вертикальной плоскости по осям X и Z (увеличение поля обработки). Таким образом число управляемых осей может равняется 5 (XYZφψ), что позволяет обрабатывать габаритные детали сложного профиля поверхности.
Технологические параметры обработки или маркировки (скоростные параметры сканера и энергетические параметры лазера (мощностьи частота повторения импульсов излучения) программно варьируются в широких пределах, что обеспечивает быстрый подбор необходимых режимов и высокое качество обработки.
Маркируемые материалы: металлы (сталь, алюминий, титан, медь и др.) и их сплавы, окрашенные поверхности, керамика, пластмассы, этикеточная самоклеющаяся фольга (tesa laser 6930), аналогичные маркировочные материалы фирмы 3М (3М 7846…7848) и др.
Программное обеспечение (ПО «WeldMark») позволяет осуществлять загрузку, редактирование и сохранение векторных и растровых графических объектов (objects) и их выполнение (маркировку) с установленными технологическими параметрами маркировки. Поддерживается групповая обработка в пределах рабочего поля («step-and-repeat») и гибкие режимы автонумерации (сериализация). Кроме того, ПО позволяет реализовать автоматический режим работы при включении машины в состав автоматической линии (опция) и осуществлять гравировку объектов в расширенном поле XZφψ -столов и на телах вращения.
ПО позволяет работать с векторной и растровой графикой, как созданной непосредственно с помощью встроенного мощного редактора, так и подготовленной с использованием популярных графических редакторов (таких как Corel-Draw, AutoCAD, Adobe, Компас и многие др.). Поддерживаются стандартные форматы растровых и векторных изображений (bmp, jpg, gif, dxf, dst, plt, wmf, emf, pcx и др.). Поддерживаются различные типы шрифтов и кодов (TrueType, JSF (простой линейный шрифт для маркеров, DMF (матричный шрифт), одномерные и двумерные штрих-коды), обеспеченные широкими возможностями линейной и круговой штриховки.
Опционно легко реализуется программная синхронизация при работе с загрузчиками, конвейерными или технологическими линиями и со вспомогательным оборудованием.
Открытая система поддержки языков позволяет программе легко работать с различными языковыми платформами.
Отображение результатов измерений в различных видах
- Цветной графический дисплей с возможностью отображения аналоговой шкалы, гистограммы, математических функций и статистики
- Входы/выходы: интерфейсы USB, LAN/LXI (опция), GPIB (опция)
- Утилита подключения цифрового мультиметра (DMM Connectivity Utility) позволяет одним щелчком мыши осуществлять управление прибором, захват и отображение данных при подключении мультиметра к ПК или мобильному устройству
Полная уверенность в результатах измерений благодаря технологии Truevolt
- 11 измерительных функций, включая измерение силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры, а также прозвон цепи и проверку диодов
- Основная относительная погрешность измерения постоянного напряжения 0,0075%, переменного напряжения 0,09%
- Максимальное входное напряжение 1000 В, максимальный входной ток 3 А
Переход к новому поколению цифровых мультиметров с полной поддержкой
- Совместимая по командам SCPI замена для мультиметра Keysight 34401A
- Возможности по использованию в измерительных системах (для полной замены 34401A см. 34461A): скорость измерений до 300 отсчетов в секунду, память 1000 отсчетов
Машина лазерная для маркировки и гравировки МЛС2-6-005 состоит из следующих основных частей:
- блок управления с установленным блоком питания сканера, волоконным лазером (в составе блока ИПЛ24-250), блоками электропитания, управляющим компьютером с монитором и клавиатурой;
- защитная камера с установленными приводами по XZφψ;
- в компьютере в конфигурации МЛ26 установлены контроллер гальваносканера, контроллер координатных столов и преобразователь интерфейса волоконного лазера;
В комплекте поставляется лицензионная ОС Windows XP Prof RUS и пакет лицензионного прикладного программного обеспечения WeldMark.
Комплект ЗиП и комплект Эксплуатационной Технической Документации на машину (Руководства по эксплуатации и принципиальные схемы).
В качестве дополнительного (опционного) оборудования в состав машины могут входить различные программно-управляемые линейные XY-столы и вращательное приспособление (φ-привод) для маркировки деталей вращения. Дополнительное управление шаговыми приводами этих столов осуществляется от опционного контроллера перемещения (устанавливается в компьютер), и блока управления двигателями (БУД).
